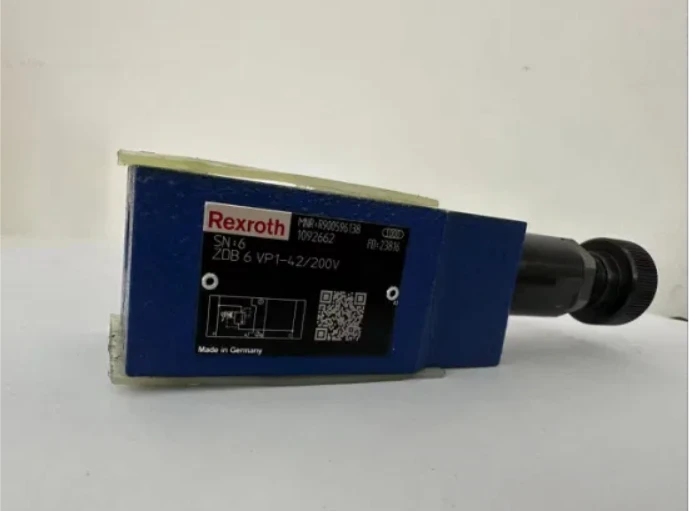

ZDB Z2DB Гідравлічний клапан Клапан скидання тиску з пілотним керуванням

 Огляд

ZDB Z2DB Гідравлічний клапан Клапан скидання тиску з пілотним керуванням — це запобіжні клапани з пілотним керуванням у конструкції сендвіч-пластини. Вони використовуються для обмеження тиску в системі. ZDB Z2DB Гідравлічний клапан Клапан скидання тиску з пілотним керуванням в основному складається з корпусу (7) і одного або двох картриджів клапана тиску. Тиск в системі можна встановити за допомогою типу регулювання (4). У вихідному положенні клапани закриті. Тиск в каналі А діє на золотник (1). У той же час тиск прикладається до підпружиненої сторони золотника (1) через сопло (2) і до пілотної тарілки (6) через сопло (3). Якщо тиск у каналі А перевищує значення, встановлене на пружині (5), відкривається пілотна тарілка (6). Гідравлічна рідина надходить із підпружиненої сторони золотника (1), сопла (3) і каналу (8) у канал T (TA). В результаті падіння тиску рухається золотник (1) і розмикається з’єднання A з T (TA). У каналі А встановлюється тиск на пружині (5).
