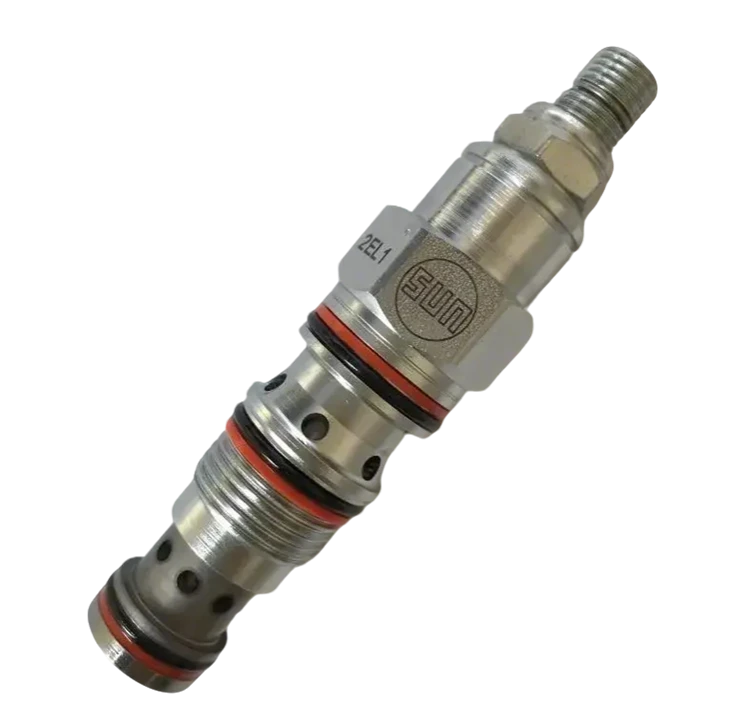

CA CB CW MA MB MW SUN Гідравлічний подільник потоку

SUN CA CB CW MA MB MW Зворотні клапани – це противажні клапани з допоміжним керуванням, призначені для контролю надлишкового навантаження. Зворотний клапан забезпечує вільний потік від напрямного клапана (порт 2) до навантаження (порт 1), тоді як запобіжний клапан прямої дії з керуванням керує потоком від порту 1 до порту 2. Допоміжний клапан у порту 3 знижує ефективне налаштування запобіжного клапана зі швидкістю, визначеною пілотним коефіцієнтом.

Інші назви зворотних клапанів SUN CA CB CW MA MB MW включають клапан керування рухом і клапан над центром.
Противажні клапани повинні бути налаштовані принаймні на 1,3-кратне значення максимального тиску, викликаного навантаженням.
Поверніть регулятор за годинниковою стрілкою, щоб зменшити налаштування та зняти навантаження.
Повне налаштування за годинниковою стрілкою становить менше 200 psi (14 бар).
Протитиск у порту 2 додається до ефективного налаштування скидання у співвідношенні 1 плюс коефіцієнт керування, помножений на протитиск.
Повторне встановлення перевищує 85% встановленого тиску, коли клапан налаштований стандартно. Налаштування нижчого за стандартний налаштований тиск можуть призвести до нижчого відсотка повторного встановлення.
Картриджі противаги Sun можна встановлювати безпосередньо в порожнину, оброблену в корпусі приводу, для додаткового захисту та підвищення жорсткості контуру.
Доступні два тиску розтріскування зворотного клапана. Використовуйте перевірку 25 psi (1,7 бар), якщо не викликає занепокоєння кавітація приводу.
У цьому клапані використовуються отвори для зниження коефіцієнта пілотування, тому він пропускатиме до 40 дюймів³/хв./1000 psi (0,7 л/хв./70 бар) між портом 2 і портом 3. Це врахування в схемах головний-підпорядкований і при перевірці герметичності вузлів клапан-циліндр.
Усі 3-картриджі противаги портів, контролю навантаження та контрольні картриджі «від пілотного відкриття» є фізично взаємозамінними (тобто однаковий шлях потоку, однакова порожнина для даного розміру рами).
Включає плаваючу конструкцію Sun, щоб мінімізувати можливість заклинювання внутрішніх частин через надмірний крутний момент встановлення та/або різницю обробки порожнини/картриджа.
